Kondensatory

Kondensatory – rodzaje i zastosowanie

Kondensatory należą do podstawowych elementów pasywnych stosowanych w układach elektronicznych i elektrycznych. W zależności od konstrukcji i parametrów wykorzystywane są między innymi do magazynowania energii, filtrowania i stabilizacji napięcia, sprzęgania sygnałów oraz ograniczania zakłóceń.

W ofercie TRIM-POT dostępne są kondensatory o różnych pojemnościach, napięciach znamionowych, tolerancjach i sposobach montażu. Asortyment obejmuje między innymi kondensatory elektrolityczne, ceramiczne, poliestrowe, polipropylenowe, tantalowe, przeciwzakłóceniowe oraz kondensatory przeznaczone do zastosowań związanych z silnikami elektrycznymi.

Jak dobrać odpowiedni kondensator?

Podstawowym parametrem jest pojemność, wyrażana najczęściej w pF, nF lub µF. Należy również zwrócić uwagę na napięcie znamionowe, tolerancję, temperaturę pracy, rodzaj dielektryka oraz sposób montażu. W przypadku elementów przewlekanych znaczenie może mieć także raster wyprowadzeń i wymiary obudowy.

Przy wymianie kondensatora w istniejącym urządzeniu należy dobrać element zgodny z wymaganiami układu. Szczególnej uwagi wymagają kondensatory spolaryzowane oraz elementy przeznaczone do pracy bezpośrednio w obwodach sieciowych.

Najpopularniejsze rodzaje kondensatorów

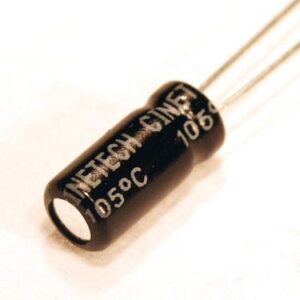

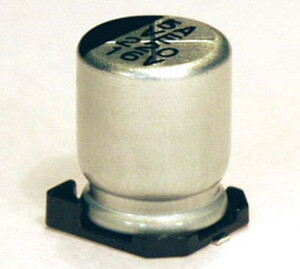

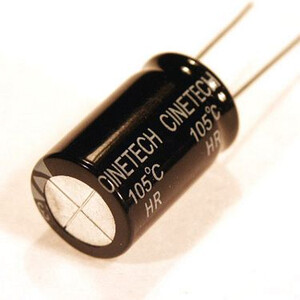

Kondensatory elektrolityczne są często stosowane w układach zasilających i filtrujących, szczególnie tam, gdzie wymagane są większe wartości pojemności. Kondensatory ceramiczne znajdują zastosowanie między innymi w układach filtrujących, odsprzęgających i pracujących z sygnałami o wyższych częstotliwościach.

Kondensatory poliestrowe i polipropylenowe są stosowane w wielu układach sygnałowych, filtrujących i impulsowych. Poszczególne serie różnią się zakresem pojemności, napięciem pracy, tolerancją oraz właściwościami dielektryka.

Do ograniczania zakłóceń w obwodach elektrycznych przeznaczone są między innymi kondensatory przeciwzakłóceniowe. Przy ich doborze szczególnie ważne są napięcie znamionowe oraz odpowiednia klasa bezpieczeństwa, np. X lub Y.

Kondensatory do elektroniki, serwisu i napraw

Szeroki zakres pojemności, napięć i konstrukcji pozwala dobrać kondensatory zarówno do budowy nowych układów elektronicznych, jak i do napraw oraz serwisowania urządzeń. Przy wyborze konkretnego modelu warto korzystać z parametrów technicznych dostępnych przy produktach i porównać je z wymaganiami danego układu.
